AXP600FC產品介紹
AXP600FC product brochure
AXP600FC電纜測井地面系統是公司歷經七年研發成功的高性能、高可靠測井地面系統，在3U高的19"機箱內集成了數據采集、信號處理、儀器供電、纜芯切換、數據傳輸、絞車控制射孔等套管井測井地面系統必備的各項功能。
從AXP600系列的原型機AXP600開始，本公司已經研發和生產了AXP600、AXP600A、AXP600B、AXP600C、AXP600D、AXP600E、AXP600F等升級產品，目前在套管井測井系統中的最新型號是AXP600FC。
AXP600FC地面系統的主要功能和特點有：
l 標準接口，方便完成儀器對接
l 新款高性能ARM前端機，WinCE 6.0操作系統，4.3" TFT 寬溫LCD，簡潔的操作界面實現各程控功能
l SDX2.0總線和板卡開發規范，對不同企業開發的板卡有更好的兼容性
l 完全時間驅動，兼容深度驅動，數據包帶有時間和深度標志
l 兩路深度可同時記錄，碼盤分辨率四倍插值，深度計數帶有防滑、防抖和張力補償功能
l 100M以太網傳輸，可附加VSAT、3G、WIFI、WLAN等模塊完成遠程測井

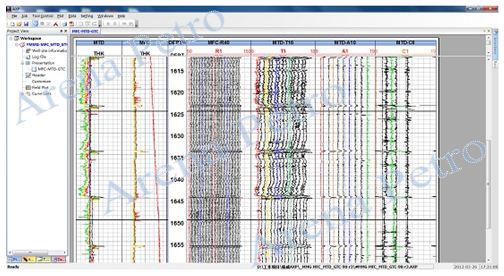

l 強大的AXP 1.75版測井軟件和現場快速解釋軟件，儀器數據的曲線繪制和數據記錄功能
l 內置大功率程控直流電源，可編程控制電壓、保護、上電曲線等參數，最大輸出電壓400V，最大輸出電流1.5A
l 緊湊的體系結構，可自由配置成機柜式或便攜式測井系統
l 3U 19"標準機箱，-20℃ ～ 55℃正常工作，55℃ ～ 70℃電源減額工作，-40℃ ～ -20℃預熱5~30分鐘后可正常工作,-40℃ ～ 85℃存貯
l 高可靠的開關、接插件、風扇、導線及焊接、裝聯、檢測工藝
l 具備多種數據格式、多國語言和多種單位制等模塊，能夠滿足國際市場需求
1、前端機子系統：
l 工作頻率：400MHz；
l 存儲容量：64MRAM+64MFlash；
l 通訊方式：100M 以太網；
l 操作系統：Windows CE 6.0實時操作系統；
l 顯示尺寸：4.3"彩色顯示屏
l 顯示方式：480X272，64K色TFT；
l 按鍵個數：6；
l 按鍵工作模式：動態掃描。

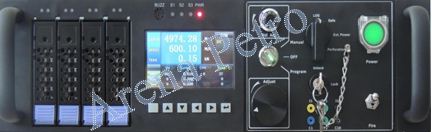

2、控制面板：
l 開關/旋鈕：1個系統電源開關、1個測井模式選擇開關、1個多參數調節旋鈕、1個電源方式選擇開關、1個手工/程控切換開關；
l 纜芯分配：通過開關靈活進行模式切換；
l 外接插孔數：8個。
3、深度子系統：
l 輸入范圍：0.00V～+5.00V ，LS-TTL電平；
l 輸入頻率：≤10KHZ，折合成速度約20000米/小時（假設碼盤當量為1000）；
l 輸入通道：4（兩路光電碼盤信號）；
l 碼盤當量：1～5000脈沖/米；
l 測量精度：深度100.0毫米/萬米，速度優于1.00米/小時；
l 電纜深度：19999.999米；
l 深度預置：±15000.000米；
l 掉電保護：自動保存深度及狀態數據。
4、模擬量子系統：
l 輸入范圍： -5.00V～+5.00V；
l PGA范圍：自動增益控制，1～10倍可軟件設定；
l 信號特性： 單/雙極性、單端/差分可自動適應；
l 分 辨 率： 12位，對極低頻信號達到14位；
l 總體精度： 500uV±50uV（100mV以下）；0.1%（300mV以上）；
l 采樣速率： ≥1.0 KSPS/每通道，共4通道（SP、CCL、MMD、TEN）。
5、電源子系統
l 輸入電壓：AC 85V～264V
l 工作頻率：47Hz～63Hz
l 輸出功率：阻性負載條件下 400W
l 輸出電壓：DC 0～350V
l 輸出電流：DC 1.5A( 0V～300V )；1A（300V～400V）；
l 輸出精度：±5V；
l 直流紋波：≤250mV;
l 過壓保護：當實際輸出電壓超過額定電壓10V，自動報警并保護；
l 過流保護：當實際輸出電流超過額定電流0.2A，自動報警并保護；
l 溫度保護：當功率器件的溫度超出100℃，自動報警并保護。
1.七參數測井
2.40臂井徑測井
3.超聲成像測井

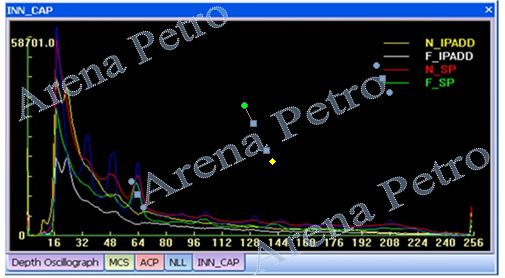

4.脈沖中子測井
5.水泥膠結測井
