UHI2 產品介紹
UHI2 product brochure
超聲井周成像（Ultrasonic Hole Imaging）測井儀是利用巖石、油氣、水等不同物質聲阻抗上的差異，對地層裂縫、孔洞等的發育情況進行直觀的分析，從而更有效地確定儲層結構、沉積環境，描述原生孔隙度和次生孔隙度（如孔、洞、縫等），以及對套管井的套損檢測、套管厚度檢測、水泥膠結情況檢測、射孔質量檢查、壓裂效果檢查。
大直徑(89/90mm)
小直徑(76/68mm)
UHI2多功能超聲井周成像測井儀的主要功能和特點有：
1）運用高共模輸入放大器、高速大動態范圍的寬帶放大器和模擬濾波器等提高模擬前端整體性能；
2）儀器采用高速、高精度的峰值檢測保持電路，提高對幅度的采集精度，提高儀器成像對比度；
3）儀器采用特殊的硬件處理電路，檢測到時信息，使井徑的分辨率更加準確，精度更高；
5）掃描速度的提高使儀器的測井速度相比同類儀器更高；
6）儀器提高了每圈掃描點的個數，提高了圖像的水平分辨率；
7）儀器在可以在175攝氏度下連續工作4小時；
9）提高了儀器的發射電壓，增強了發射聲波的能量，使其具有更大的泥漿使用范圍；
10）儀器的電子線路部分技術先進，集成度高，總長度比同類儀器更加短小；
11）根據不同井眼大小更換不同尺寸的探頭；
12）根據不同厚度的套管更換不同頻率的探頭。
1.總體指標
供電電壓：+180V/AC；
通訊協議：按照最終設計協議文件執行；
儀器耐溫：175℃（四小時）；
儀器耐壓：140Mpa；
供電頻率：50Hz；
泥漿密度：< 1.25g/cm3；
井斜范圍：<6度；
儀器直徑：90mm；
探頭頻率：250KHz、350KHz、450KHz ；
2.套管壁厚模式：
井眼范圍：137~400mm；、5.5inch~15.5inch；
掃描速度：5~16rps；每圈采集64點；（1）
測井速度：6m/min；(18m/min；9m/min)（2）
水平分辨率：6°；
垂直采樣率：最小1in（6in；3in）；（3）
壁厚測量精度：6%；
壁厚測量范圍：5~16mm；
聲阻抗測量精度：±10%
聲阻抗測量范圍：0~10MRayl
3.成像模式：
井眼范圍：150~365mm、6inch~14.5inch；
掃描速度：11rps；每圈采集256點；（1）
測井速度：6.4m/min；（2）
垂直采樣率：最小0.3in；（3）
（1）（2）（3）最終由總體設計確定。
一、套管井應用

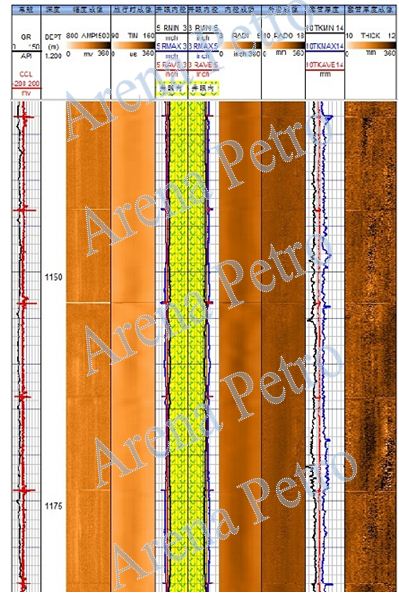

1、套管壁厚檢測
檢測套管的厚度，從而定量分析出套管內外表面的腐蝕情況。

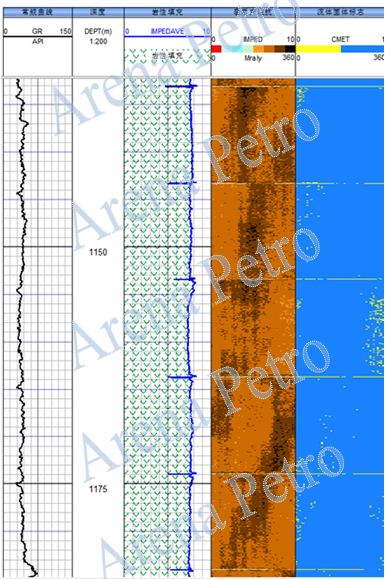

2、水泥膠結檢測

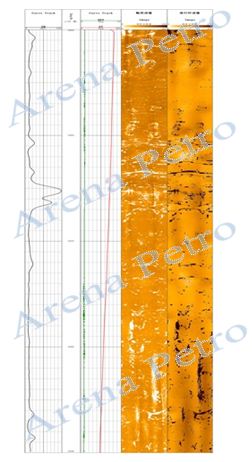

二、裸眼井應用
