AXP600EL產品介紹
AXP600EL product brochure
AXP600EL存儲式無電纜測井地面系統是公司歷經四年研發成功的高性能、高可靠測井地面系統，它集成了數據采集、信號處理、數據傳輸?shù)却鎯κ剿骄疁y井地面系統必備的各項功能。
AXP600L系列原型機從2010年開始研制，已經研發和生產了AXP600C、AXP600D、AXP600E等升級產品，目前在存儲式水平井測井系統中的最新型號是AXP600EL。
AXP600EL地面系統的主要功能和特點有：
l 地面采集箱體采取防爆設計
l 硬件電路采用安全柵以滿足現場防爆要求
l 深度、大鉤高度采集，誤差范圍1‰

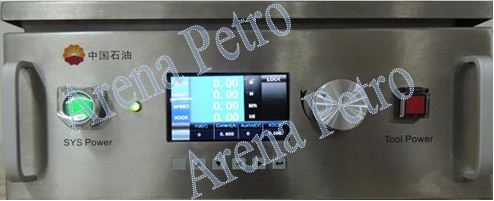

l 前端機顯示電源電壓、電流，立管壓力，深度、速度、大鉤高度等信息
l 箱體供電電源采用高精度線性電源
l 采集箱體與地面軟件采用以太網數據傳輸
l 配置絞車、鉤載、立管壓力傳感器及現場快速接頭，傳感器均配置100米通信電纜并使用繞線車?yán)p繞
l 箱體配置高速RS485接口與測井儀器通信，速率5Mbps（200米電纜），數據讀取后通過以太網與地面軟件通信
l 箱體航空插頭、傳感器插頭全部采取保護蓋進行保護
l 地面箱體、打印機、傳感器配備運輸包裝箱
l 配備IBM高性能電腦 ，支持WINDOWS操作系統
l 配備PRINTERX-822G 打印機，可現場出圖
1、前端機子系統：
l 工作頻率：400MHz
l 存儲容量：64MRAM+64MFlash
l 通訊方式：100M 以太網
l 操作系統：Windows CE 6.0實時操作系統
l 顯示尺寸：4.3"彩色顯示屏
l 顯示方式：480X272，64K色TFT
l 按鍵個數：6
l 按鍵工作模式：動態掃描
2、深度子系統：
l 輸入范圍：4～20mA電流環；或0～+5.00V LS-TTL電平
l 輸入頻率：≤10KHZ，折合成速度約20000米/小時（假設碼盤當量為1000）
l 輸入通道：4
l 測量精度：深度100.0毫米/千米，速度優于1.00米/小時
l 深度預置：±15000.000米
l 掉電保護：自動保存深度及狀態數據
3、模擬量子系統：
l 輸入范圍： 4～20mA電流環
l PGA范圍：自動增益控制，1～10倍可軟件設定
l 信號特性： 單/雙極性、單端/差分可自動適
l 分 辨 率： 12位，對極低頻信號達到14位
l 總體精度： 500uV±50uV（100mV以下）；0.1%（300mV以上）
l 采樣速率： ≥1.0 KSPS/每通道，共4通道（HOOK、XDCR及備用通道）
4、數據讀取子系統：
l 傳 輸 線：采用雙絞屏蔽線
l 通信速率：5Mbps，電纜≤200m
l 讀取方式：按時間讀取、按存儲地址讀取
l 通訊方式：與地面軟件通信100M以太網，與儀器通信RS485
5、地面箱體：
l 防爆等級：IP66
l 防爆標志：Ex II T6
l 材 質：不銹鋼防爆箱體
l 供電電源：AC85～264V@48～63Hz
l 工作溫度：-20℃～55℃
l 儲存溫度：-40℃～85℃
