隨鉆超聲井徑產品介紹
LUCT product brochure
隨鉆超聲井徑以本公司成熟的超聲成像測井電路模塊為基礎，增加了數據壓縮、高速數據傳輸、大容量數據存儲，優化了高壓發射電路，降低電路功耗，經過需求分析、總體設計、高溫/振動測試、室內儀器配接等階段，解決了各種技術問題，取得了很好的測井效果。
隨鉆超聲井徑儀器的英文縮寫為LUCT(LWD Ultrasound Caliper Tool)。
LUCT儀器具有如下功能：
1、井徑測量
LUCT包含3路自發自收的超聲探頭，沿鉆鋌壁等角度分布。儀器工作時，通過測量超聲回波的到時，乘以聲速，可以得到探頭距井壁的距離。結合探頭據鉆鋌圓心的距離，便可以得到鉆鋌圓心距離井壁的距離。通過坐標系轉換，利用3點求圓的數學公式，從而以計算出井眼的直徑。
2、數據存儲
LUCT儀器包含960Mbit的高溫FLASH存儲器，用于存儲測量的井徑、波列等測井數據。
LUCT還包括獨立的存儲芯片，用于存儲測井配置參數、測井信息、儀器信息等。
儀器算法包含4:1數據壓縮算法，用于對回波波列數據進行壓縮。
3、數據傳輸
LUCT儀器的數據傳輸包括井下儀器通信，與數據上傳兩路數據總線。
井下儀器通信總線與井下中控儀器（或其它可與地面系統通信的儀器）通信，用于在測井前接收配置參數，控制儀器狀態。同時在測井時傳輸井徑等重要數據。
數據上傳總線為高速數據總線，專門用于在測井結束后傳輸測井數據。該總線可以在200m電纜上實現5Mbps的數據通信速率。
4、方位測量
LUCT集成了磁北信號與重力加速度信號測量電路，可以測量磁北角度、儀器傾角與高邊方位。，可以用于指示井眼軌跡，或作為采樣同步來測量指定方位。
5、振動、高溫特性
電路經過長時間高溫試驗與隨機振動測試，采用耐高溫的灌封膠，具有良好的抗振性能與高溫性能。
LUCT具有如下特點：
1、低功耗

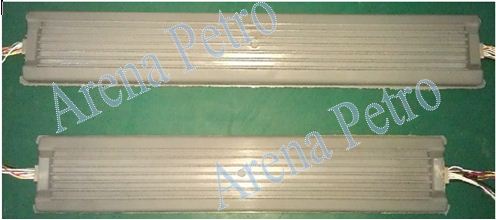

LUCT包括兩塊電路板，電路工作時的總功耗<1.4W，待機時功耗<0.6W。工作時間<25%（8s測量間隔下），即平均功耗<0.8W（8s測量間隔下），降低對鋰電池的需求，延長了工作時間。
2、高速數據傳輸
高速數據傳輸總線的有效數據傳輸速率在3.5Mbps以上，960Mbit的數據可以在290s內傳輸完畢，大大節省了測井數據下載的時間。
3、大容量存儲器
LUCT儀器FLASH容量為960Mbit，當同時存儲井徑與波列時，可以存儲40960組測井數據。按照每采樣點間隔8秒計算，LUCT儀器存儲數據的時間可以達到91小時左右。
4、具有數據壓縮算法
當采用4:1數據壓縮算法后，每組測井數據的存儲空間需求降低66%，數據存儲時間可以延長2倍以上，滿足長時間隨鉆測井的需求。
1、傳感器
l 探頭個數：3
l 探頭頻率： 250KHz~300KHz
2、數據采集
l 分 辨 率：14bit
l 采樣點數：512點/波列
l 采樣間隔：0.4µS或0.8µS
l 采樣時間：204.8µS ~409.6µS
l 噪 聲 窗：20µS～410µS可調
3、數據處理
l 到時誤差：< ±0.4µS
l 井徑誤差：< 0.1inch(與處理方法相關)
l 數據存儲： 960Mbit
l 數據壓縮： 4:1
4、工具面角方位
l 方位采集方差：≤1°
5、井下儀總線
l 總線類型：RS485總線
l 通信速率：9.6Kbps~5.0Mbps
6、數據上傳總線
l 總線類型： RS485總線
l 通信速率： 5.0Mbps
l 通信距離：300m
7、實時時鐘
l 時間格式：實時時間（距1970年1月1日0時0分0秒的總秒數）
8、電源
l 輸入電源：DC28V~36V
l 平均功耗：≤1.5W
9、物理指標
l 電路板尺寸：寬52mm，長≤364mm，2塊
l 接 插 件：使用ITT公司的MDM系列插頭，耐高壓>400V
l 工作溫度：-40℃~+175℃
