AXP600FE 產品介紹
AXP600FE product brochure

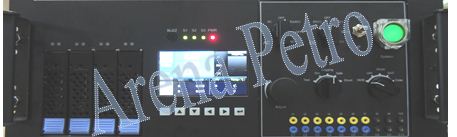

AXP600FE電纜測井地面系統是本公司歷經七年研發成功的高性能、高可靠測井地面系統，在4U高的19"機箱內，集成了數據采集、信號處理、儀器供電、纜芯切換、數據傳輸、絞車控制、射孔等測井地面系統必備的各項功能。
AXP600系列分為生產測井型(AXP600C)、勘探測井型(AXP600E)、水平井/隨鉆測井型(AXP600L)、測試系統型(AXP600T)四大類，每類又分為基礎版、標準版、增強版、國際版和定制版，水平井和隨鉆測井型號還有防爆功能，以適應不同客戶的需要。
從AXP600系列的原型機AXP600開始，本公司已經研發和生產了AXP600、AXP600A、AXP600B、AXP600C、AXP600D、AXP600E、AXP600F等升級產品，目前在裸眼井測井系統中的最新型號是AXP600FE。
AXP600FE地面系統的主要功能和特點有：
l 滿足勘探、生產、成像、隨鉆、水平井、小井眼測井和射孔、取心、地層測試、試井等作業模式的需要
l 集成了數據采集、電纜傳輸、纜芯分配、電源變換、交流凈化、調壓變頻、前端機等所有模塊
l 新款高性能ARM前端機，Windows CE 6.0操作系統，4.3" TFT 寬溫LCD
l SDX 2.0總線和板卡開發規范，對不同企業開發的板卡有更好的兼容性
l 完全時間驅動，兼容深度驅動，數據包全部帶有時間和深度標志
l 兩路深度可同時記錄，碼盤信號高分辨率插值，深度計數帶有防滑、防抖和張力補償功能
l 100M以太網傳輸，可附加VSAT、3G、WIFI、WLAN等模塊完成遠程測井
l 強大的AXP 1.75版采集軟件和現場快速解釋軟件
l 內置三路大功率變頻程控電源，每路可在DC、AC(50Hz/60Hz)等模式下工作，可編程控制電壓、頻率、保護、上電曲線等參數，在50/60Hz輸出2.0KW，400Hz時輸出5.0KW的總功率，最高輸出電壓1500V，最大輸出電流4A。
l 帶有高速數據傳輸系統，可選配100Kbps~320Kbps或600kbps~1500Kbps的各種等級的電纜數傳模塊
l 緊湊的體系結構，可配置成機柜式或便攜式測井系統
l 4U 19"標準機箱，-20℃～55℃正常工作，55℃～70℃電源減額工作，-20℃～-40℃預熱5~30分鐘后可正常工作，-40℃～85℃存貯
l 高可靠的開關、接插件、風扇、導線及焊接、裝聯、檢測工藝
l 硬件兼容CSU、5700等系列，可按用戶要求定制
l 具備多種數據格式、多國語言和多種單位制等模塊，能夠滿足國際市場的要求
1、前端機子系統：
l 工作頻率：400MHz；
l 存儲容量：64MRAM+64MFlash；
l 通訊方式：100M 以太網；
l 操作系統：Windows CE 6.0實時操作系統；
l 顯示尺寸：寬溫4.3"彩色顯示屏
l 顯示方式：480X272，64K色TFT；
2、控制面板：
l 開關/旋鈕：1個系統電源開關、1個復用開關、2個波段開關、1個旋轉編碼器、2個電源方式選擇開關；
l 纜芯分配：通過開關靈活進行模式切換；
l 外接飛線插孔數：20個。
3、深度子系統：
l 輸入范圍：0.00V～+5.00V ，LS-TTL電平；
l 輸入頻率：≤10KHZ，折合成速度約20000米/小時（假設碼盤當量為1000）；
l 輸入通道：4（兩路光電碼盤信號）；
l 碼盤當量：1～5000脈沖/米；
l 測量精度：深度100.0毫米/千米，速度優于1.00米/小時；
l 電纜深度：19999.999米；
l 掉電保護：自動保存深度及狀態數據。
4、模擬量子系統：
l 輸入范圍： -5.00V～+5.00V；
l PGA 范圍： 自動增益控制，1～10倍可軟件設定；
l 信號特性： 單/雙極性、單端/差分可自動適應；
l 分 辨 率： 12位，對極低頻信號達到14位；
l 總體精度： 500uV±50uV（100mV以下）；0.1%（300mV以上）；
l 采樣速率： ≥1.0 KSPS/每通道，共4通道（SP、CCL、MMD、TEN）。
5、電源子系統
l 輸入電壓：AC 100V～260V；
l 工作頻率：47Hz～63Hz
l 輸出功率：阻性負載條件下 1000W
l 輸出電壓：AC 0～750V；DC 0～350V
l 輸出電流：AC 0～1.2A；DC 0～1.5A；
l 輸出精度：±5V；
l 過壓保護：當實際輸出電壓超過額定電壓10V，自動報警并保護；
l 過流保護：當實際輸出電流超過額定電流0.2A，自動報警并保護；
l 溫度保護：當功率器件的溫度超出100℃，自動報警并保護。
