MHAC 儀器介紹
MHAC Tool brochure
多功能高分辨率聲波測井儀（MHAC）是測量記錄井剖面上巖層的聲學性質、巖石的聲速、聲波在巖石中的衰減規律等，借此判斷巖性和估算儲集層孔隙度及巖層的彈性力學性質，了解井壁附近巖層的性質和分布。即除了可以判斷套管和水泥、水泥和地層的膠結情況外，還可以研究地層中裂縫和孔洞的發育情況及開發過程中地層結構的變化等地質問題。
MHAC多功能高分辨率聲波測井儀的主要功能和特點：
一、功能
1）高分辨率的聲波時差測井；
2）水泥膠結和聲波變密度測井。
二、特點
1）采用單發5收結構，集成普通聲波，聲幅和變密度多種功能；
2）減少縱向發射間隔時間，從而提高縱向分辨率和采樣率；
3）儀器的電子線路部分技術先進，集成度高，總長度比同類儀器更加短小；
4）電路采用高精度的濾波器件以及高效數字濾波算法，提高信號采集準確性；
5）對聲波全波列進行采集，提高采樣精度；
6）對傳輸數據進行壓縮處理，減少總線傳輸數據量；
7）采用智能聚能發射模式，提高發射能量，提高接收信號能力，適應更復雜井況；
8）儀器在可以在175攝氏度下連續工作4小時。
1、儀器參數：
l 儀器長度：3.3m；
l 儀器重量：100kg；
l 儀器外徑：最大90mm；
l 儀器耐溫：175℃（四小時）；
l 儀器耐壓：140Mpa；
l 工作電壓：180V AC；
l 諧振頻率：最大20KHz；
l 測量范圍：40~200us/ft（130~650us/m）；
l 測量深度：100mm；
l 測量源距：3ft、5ft（CBL、VDL）；
l 測量速度：最大1080m/h；
l 發射方式：常規發射、聚能發射；
l 通訊協議：按最終設計的協議文件執行。
2、測量精度：
l 測量精度：40~70us/ft范圍內±2us/ft；70~200us/ft范圍內±3%；
l 縱分辨率：160mm；
l 刻度時差：57±2us。

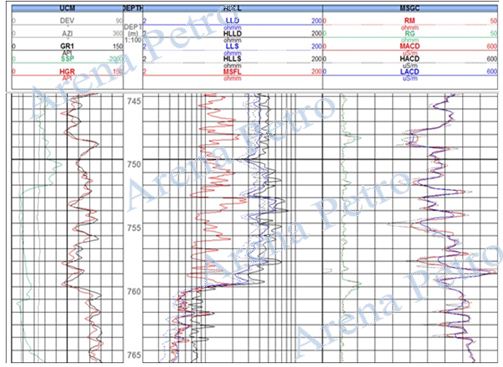

一、高分辨率聲波測井
判斷巖性和估算儲集層孔隙度及巖層的彈性力學性質。

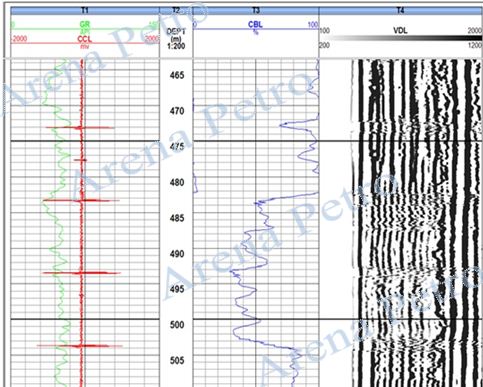

二、水泥膠結和聲波變密度
1、水泥膠結CBL
測量聲波在井內傳播時，遇到不同界面后反射回來的聲波幅度的大小，來判斷界面膠結程度。
2、聲波變密度VDL
除了獲得聲幅測井的所有信息外，還獲得了套管、水泥環、地層等不同徑向環帶的聲波傳播波列，它既可以評價第一界面水泥與套管的膠結情況，又可以評價第二界面水泥與巖層的膠結情況，且分析的準確性有了較大的提高。
