UHI 產品介紹
UHI product brochure
超聲井周成像（Ultrasonic Hole Imaging）測井儀是利用巖石、油氣、水等不同物質聲阻抗上的差異，對地層裂縫、孔洞等的發育情況進行直觀的分析，從而更有效地確定儲層結構、沉積環境，描述原生孔隙度和次生孔隙度（如孔、洞、縫等），以及對套管井的套損檢測、射孔質量檢查、壓裂效果檢查。
另外，在電成像無法作業的油基泥漿環境或小井眼環境中，超聲成像可以取得比較好的測井效果,從而替代電成像完成成像測井作業。
大直徑(89/90mm)
小直徑(43/52/68mm)
UHI超聲井周成像測井儀的主要功能和特點有：
1）運用高共模輸入放大器、高速大動態范圍的寬帶放大器和模擬濾波器等提高模擬前端整體性能；
2）儀器采用高速、高精度的峰值檢測保持電路，提高對幅度的采集精度，提高儀器成像對比度；
3）儀器采用特殊的硬件處理電路，檢測到時信息，使井徑的分辨率更加準確，精度更高；
4）儀器采用高速DSP處理器，優化采集算法，提高探頭掃描速度到每秒11~12圈；
5）掃描速度的提高使儀器的測井速度相比同類儀器更高；
6）儀器提高了每圈掃描點的個數，提高了圖像的水平分辨率；
7）儀器在可以在175攝氏度下連續工作4小時；
8）采用波紋管平衡壓力方式，使儀器的耐壓可以達到140MPa；
9）提高了儀器的發射電壓，增強了發射聲波的能量，使其具有更大的泥漿使用范圍；
10）儀器的電子線路部分技術先進，集成度高，總長度比同類儀器更加短小；
11）壓力平衡裝置采用波紋管形式，可以在重H2S的井眼中作業。
1、儀器參數：
l 儀器長度：3300mm（不包含上護帽、接頭）；
l EA長度：1870mm（不包含上下護帽、接頭）；
l MA長度：1430mm（不包含上護帽、接頭）；
l 儀器重量：170kg（EA-65kg；MA-105kg）；
l 儀器直徑：EA-90mm；MA-92mm；
l 工作溫度：-40℃~175℃，175 ℃下恒溫工作4小時；
l 工作壓力：最高140MPa；
l 工作電壓：250V/60HZ；
l 工作電流：500mA；
l 探頭轉速：12~13rps/2~15rps；
l 測井速度：2.5~3m/min；
l 井液密度：1.0~1.3g/cm3；
l 測量范圍：Φ165~406.4mm。
2、測量精度：
l 孔眼分辨率：Φ8.0mm；
l 裂縫分辨率：6.0mm；
l 井徑分辨率：1.0mm；
l 水平分辨率: 250點/500點；
l 垂直分辨率: 5mm。

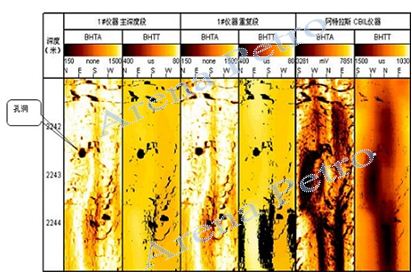

一、裸眼井應用
1、識別裂縫、溶孔溶洞，判斷其走向、傾向、形態發育程度；
2、驗證并補充電成像測井資料。

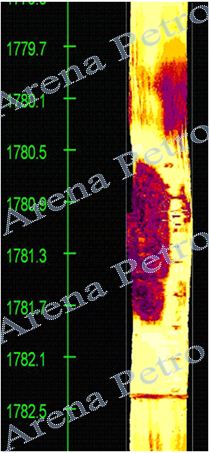

二、套管井應用
1、套損檢測
l 變形：有外凸、內凹、扭曲等多種形式
l 錯斷：套管完全斷裂
l 腐蝕：套管厚薄不均勻
l 裂縫：長條形腐蝕或磨損
l 孔洞：圓形腐蝕或磨損
2、射孔質量檢查
l 射孔位置(深度)檢查
l 射孔漏射檢查
l 穿透深度檢查
